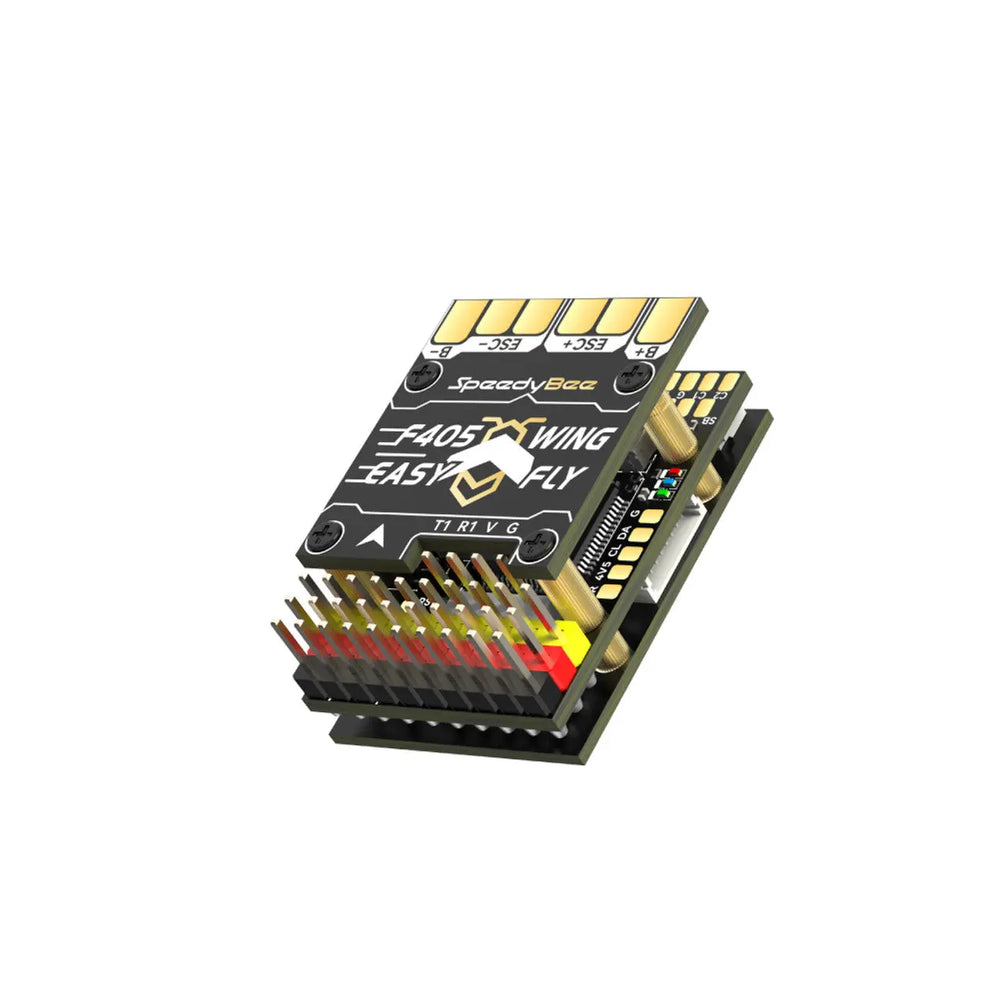

SpeedyBee F405 WING MINI
SpeedyBee F405 WING MINI Mini formato, installazione flessibile estremamente semplice Piccolo ma potente, le dimensioni compatte di F405 WING MINI non compromettono la funzionalità. Il suo design elegante non solo...
Paga online con PayPal, carta di credito, debito e prepagate in modo sicuro, anche alla consegna!
SpeedyBee F405 WING MINI
plug-and-play
prestazioni elevate
raddoppia il divertimento
*Questa funzione attualmente supporta solo il passaggio tra telecamere analogiche.
niente più confusione nell'interfaccia
9 connettori a pin diritti
3 piazzole di saldatura riservate
Per controllo motore e servo
*Fare riferimento alle istruzioni per le impostazioni di output dettagliate.
Stabilizza il tuo volo, decollo automatico, Wing Racing, Volo in formazione... che tu sia un principiante o un esperto, F405 WING MINI può realizzare tutti i tuoi sogni di volo.
interfaccia plug-and-play diretta
| nome del prodotto | Scheda SpeedyBee F405 WING MINI FC |
| MCU | STM32F405, 168 MHz, 1 MB di memoria flash |
| IMU (giroscopio e accelerometro) | ICM-42688-P |
| Barometro | SPL006-001 |
| Chip OSD | AT7456E |
| Scatola nera | Slot per scheda MicroSD |
| UART | 6 set (USART1, USART2, USART3, UART4, UART5, UART6 - Dedicato alla connessione telemetrica della scheda wireless) |
| I2C | 1x Utilizzato per magnetometro, sensore digitale di velocità dell'aria |
| ADC | 4x (VBAT, corrente, RSSI analogico, velocità dell'aria analogica) |
| PWM | 12x (9x connettori pin + 2x pad di saldatura + 1x pad "LED") |
| Ricevitore ELRS/CRSF | Supportato, connesso a UART1 |
| SBUS | Inverter integrato per ingresso SBUS (UART2-RX) |
| GUIDATO | 3x LED per FC STATUS (blu, verde) e indicatore 3,3 V (rosso) |
| RSSI analogico | Supportato, denominato "RS" |
| Commutazione doppia fotocamera analogica | L'impostazione predefinita è l'ingresso video della telecamera 1 (C1). Passare da C1 a C2 utilizzando ArduPilot Relay o INAV Modes/USER. Entrambe le fotocamere dovrebbero avere lo stesso formato video, PAL o NTSC. |
| Firmware FC supportato | INAV: SpeedyBeeF405WING (predefinito) ArduPilot: SpeedyBeeF405WING |
| Peso | 5,6 g |
| nome del prodotto | Scheda PDB SpeedyBee F405 WING MINI |
| Intervallo di tensione in ingresso | 7~26V (2~6S LiPo) |
| Sensore di tensione della batteria | Connetti alla scheda FC VBAT, 1K:10K (scala 1100 in INAV, BATT_VOLT_MULT 11.0 in ArduPilot) |
| Sensore di corrente della batteria | 80 A continui, 150 A di picco Collegamento alla scheda FC Corrente (scala 195 in INAV, 50 A/V in ArduPilot) |
| Diodo protettivo TVS | SÌ |
| Uscita FCBEC | Uscita 5,2 V +/- 0,1 V CC Corrente continua 2 A, picco 3 A Progettato per FC, ricevitore, modulo GPS, sensore velocità dell'aria, modulo telemetria |
| VTX e alimentatore per fotocamera | L'interfaccia di alimentazione VTX Vv offre due opzioni di alimentazione: tensione della batteria diretta o BEC integrato da 5 V (condividendo la tensione BEC del servo 5V4A) Per impostazione predefinita, è impostato sulla tensione della batteria (assicurarsi che l'intervallo di tensione di ingresso del VTX e della fotocamera sia compatibile) Passaggio a 5 V l'alimentazione è possibile tramite pad jumper (usando l'uscita Servo BEC) (Se si utilizza questo metodo, assicurarsi che i requisiti di corrente sia per Servo che per VTX siano sufficienti) |
| Uscita servo BEC | Uscita 5 V +/- 0,1 V CC Corrente continua 4 A, tensione di picco 5 A regolabile, 5 V predefinita, 6 V tramite ponticello Progettato per i servi. |
| Peso | 5,5 g |
| nome del prodotto | SpeedyBee F405 WING MINI Estensore USB wireless |
| Configurazione wireless (premere a lungo il pulsante BOOT per 6 secondi per cambiare modalità) INAV: assicurarsi che l'interruttore MSP su UART 6 sia acceso e impostato su una velocità di trasmissione di 115200 ArduPilot: assicurarsi che Serial 6 sia impostato sulla velocità di trasmissione 115200 e protocollo Mavlink2 |
Modalità BLE, connettiti all'APP Speedybee |
| Modalità Wi-Fi (AP), in grado di connettersi all'APP Speedybee, all'APP QGroundControl, MissionPlanner, ecc. WiFi: Speedybee eFLY-WIFI Password: 88888888 | |
| Modalità Wi-Fi (STA), in grado di connettersi all'APP QGroundControl, MissionPlanner, ecc. Passaggio 1: attivare l'Hotspot personale; Passaggio 2: imposta l'hotspot, individua NOME/Nome dispositivo/Nome hotspot/ecc. Passaggio 3: cambia il nome attuale in eFLY e la password è 88888888 |
|
| Modalità wireless disattivata | |
| Tipo di porta USB | Tipo C |
| Cicalino | Cicalino attivo da 5 V |
| Peso | 3,2 g |
Il pacchetto include
- 1x F405 mini wing fc board
- 1x F405 mini wing pdb board
- 1x F405 mini wing wirless USB extender
- 1x 90 degree pin header
- 3x straight pin header
- 5x M2x6.5 copper standoff spacer
- 10x M2x3.5 small head cross screw
- 1x White straight pin header(1x4)
- 5x m2x3+3 copper standoff spacer
- 1x condensatore 470uf 35V low ESR
- 1x set di cavi per collegamenti
Manuale
Inglese 中文
Firmware AP4.3.7 ConPinio Firmware INAV7.0.0 conPinio
