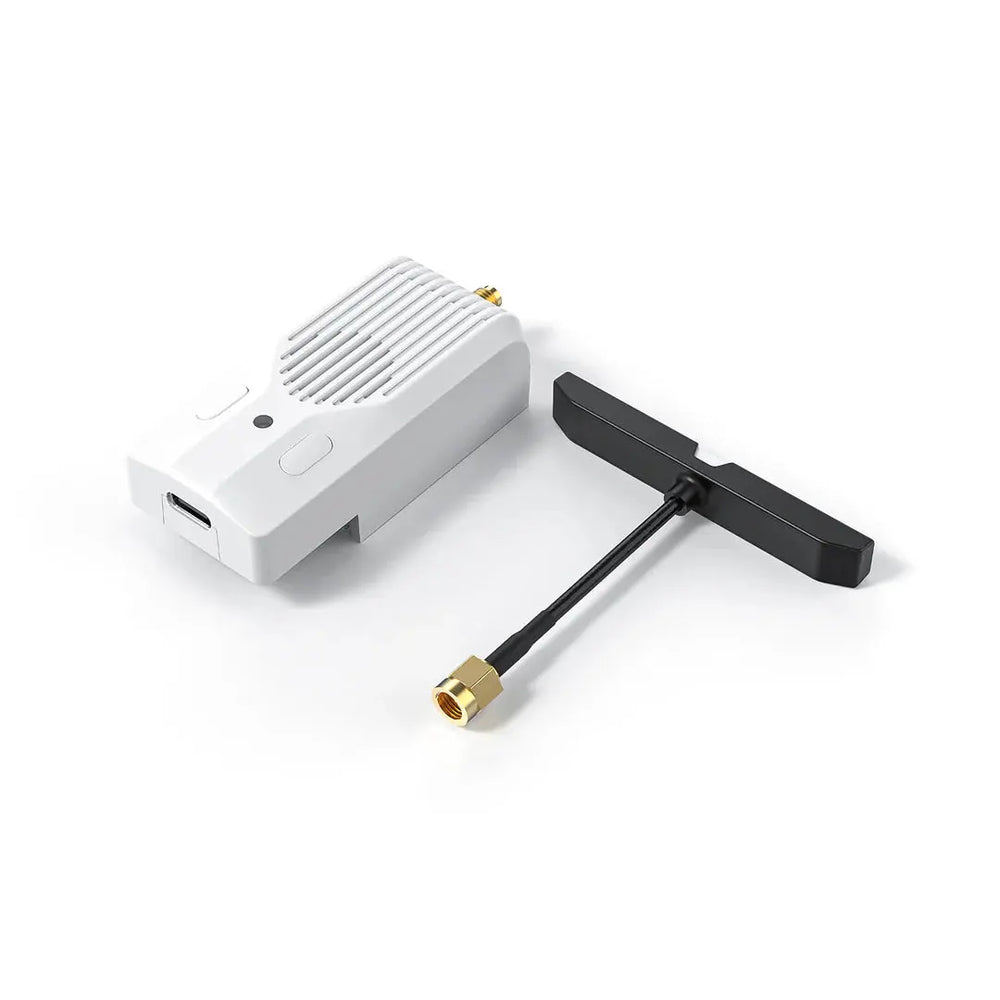

Modulo TX BETAFPV ELRS Nano V2
Modulo TX BETAFPV ELRS Nano V2 Il modulo Nano TX V2 è ricco di aggiornamenti per un'esperienza di pilotaggio senza pari. Dotato dell'innovativa antenna T-LED con la sua frequenza di sfarfallio...
Paga online con PayPal, carta di credito, debito e prepagate in modo sicuro, anche alla consegna!
Modulo TX BETAFPV ELRS Nano V2
Il modulo Nano TX V2 è ricco di aggiornamenti per un'esperienza di pilotaggio senza pari. Dotato dell'innovativa antenna T-LED con la sua frequenza di sfarfallio che indica la trasmissione del segnale e lo statuto di connessione del modulo. Con una potenza fino a 1 W/2 W, consente collegamenti stabili per gare FPV, voli a lungo raggio e fotografia professionale. Si integra perfettamente con Backpack e personalizza i pulsanti. Goditi un volo fluido con la ventola di raffreddamento 1804. Scatena il tuo pieno potenziale con il modulo Nano TX V2.
Caratteristiche
- La prima antenna T-LED con funzionalità di visualizzazione LED integrata, che consente ai piloti di monitorare senza problemi la trasmissione e la ricezione del segnale durante l'utilizzo del trasmettitore radio.
- Offre 3 versioni: 2,4 GHz con una potenza di uscita massima di 1 W e 915/868 MHz con una potenza di uscita massima di 2 W. La velocità massima dei pacchetti è F1000/200 Hz.
- Dotato di TCXO integrato, riduce al minimo la deviazione di frequenza per prestazioni stabili, eliminando le interferenze del segnale.
- Grazie al canale di flusso d'aria interno ottimizzato e al dissipatore di calore, una ventola di raffreddamento ad alta velocità 1804, dissipa efficacemente il calore anche durante l'erogazione di potenza elevata, garantendo prestazioni di collegamento stabili.
- Supporta le funzioni dello zaino e dei pulsanti personalizzati basati su ELRS V3.3, consentendo ai piloti di collegare dispositivi esterni e di impostare i pulsanti in base alle proprie abitudini di utilizzo personali.
Specifiche
- Articolo: Modulo BETAFPV Nano TX V2 | ELRS 2,4 GHz/915 MHz/868 MHz
- Peso: 28g
- Colore: Bianco
- Connettore antenna: RP-SMA (2,4 GHz), SMA (915/868 MHz)
-
Potenza RF (2,4 GHz): 25 mW/50 mW/100 mW/250 mW/500 mW/1000 mW
- Potenza RF (915/868 MHz): 10 mW/25 mW/50 mW/100 mW/250 mW/500 mW/1000 mW/2000 mW
- Velocità del pacchetto (2,4 GHz) : 50 Hz/100 Hz/150 Hz/250 Hz/333 Hz/500 Hz/D250/D500/F500/F1000
- Frequenza del pacchetto (915/868 MHz): 25 Hz/50 Hz/100 Hz/100 Hz completo/200 Hz/D50
- Banda di frequenza: 2,4 GHz ISM, 915 MHz FCC, 868 MHz UE
- Zaino: Supporto
- Tensione di ingresso: 7 V ~ 13 V CC
- Consumo energetico ( 2,4 GHz) : 8 V, 1000 mA a 1000 mW, 150 Hz, 1: 128
- Consumo energetico (915/868 MHz) : 8 V, 1000 mA a 1000 mW, 50 Hz, 1:128
- Porta USB: Tipo-C
- Tensione della ventola: 5 V
- Versione firmware predefinita: ExpressLRS V3.3.0
Schema Elettrico
Di seguito è riportato lo schema del modulo Nano TX V2.
Nota: si prega di assemblare l'antenna prima di accendere. In caso contrario, il chip PA nel modulo Nano TX V2 verrà danneggiato in modo permanente.
Di seguito sono riportate le informazioni di confronto. Mostra gli aggiornamenti e le specifiche in avanzamento.
| SuperG Nano TX | Nano TX V2 | Nano-TX | |
| Potenza RF massima | Doppio-1000mW | 1W (2,4 G) 2W (915/868 MHz) | 500mW |
| Chip RF | Doppio SX128X | Singolo SX128X/SX1276 | Singolo SX128X/SX1276 |
| Modalità antenna | Gemelli | Separare | Separare |
| Antenna T-LED | Non supportato | Supportato | Non supportato |
| Ventola di raffreddamento | Supportato | Supportato | Non supportato |
| Zaino | Supportato | Supportato | Non supportato |
| Alimentazione esterna | Supportato 7-13V | Supportato 7-13V | Non supportato |
Potenza di uscita 1W e 2W
Il modulo Nano TX V2 offre anche 3 versioni: 2,4 GHz con una potenza di uscita massima di 1 W e 915/868 MHz con una potenza di uscita massima di 2 W. Dotato di un TCXO integrato, riduce al minimo la deviazione di frequenza per prestazioni stabili, eliminando le interferenze del segnale. Sperimenta segnali più forti, distanze di trasmissione maggiori e una gamma di trasmettitori radio ampliata. Con queste opzioni, i piloti possono esplorare e connettersi con maggiore libertà nella comunicazione wireless.
Maggiore portata con qualità di collegamento stabile
Il modulo Nano TX V2 è dotato di un TCXO (oscillatore a cristallo con compensazione della temperatura) integrato. Grazie al TCXO di alta qualità, può resistere a temperature estreme senza temere il caldo e il freddo, emettendo continuamente una frequenza precisa per voli a lungo raggio.Clicca per saperne di più sul TCXO. garantendo un collegamento radio super stabile ma potente per i piloti che vogliono volare in qualsiasi ambiente che richieda segnali estremamente stabili e bassa latenza, inclusi voli a lungo raggio, voli multigiocatore e gare FPV. Offre ai piloti un'esperienza di volo robusta e aggressiva.
Antenna T-LED
L'antenna T-LED integra in modo innovativo i LED con l'antenna, consentendo la visualizzazione diretta delle informazioni sull'antenna. Quando l'antenna è collegata correttamente, il normale sfarfallio indica lo stato di trasmissione e ricezione del segnale. La luce accesa rappresenta la trasmissione del segnale, mentre la luce spenta rappresenta la ricezione del segnale. La velocità dello sfarfallio varia in base al rapporto di telemetria e alla velocità dei pacchetti, offrendo ai piloti un'esperienza visiva unica.
Inoltre, rileva lo stato della connessione tra l'antenna e il modulo TX, prevenendo danni causati da un utilizzo non corretto. La luce tremolante in modo irregolare durante l'oscillazione dell'antenna indica danni all'antenna, mentre uno sfarfallio irregolare durante la rotazione del connettore dell'antenna indica una connessione allentata nell'antenna o nel modulo TX, che richiede la sostituzione.
Nota: questa antenna T-LED si accende solo sul modulo Nano TX V2. Anche altre antenne come Moxon e Loop possono essere utilizzate direttamente sul modulo Nano TX V2 (versione 915/868 MHz), ma la versione 2,4 GHz richiede un adattatore RP-SMA a SMA.
Sistema di raffreddamento
Il Nano TX V2 è dotato di una scocca completamente stampata a iniezione con una texture eccellente. Con il suo canale di flusso d'aria interno ottimizzato e un dissipatore di calore, una ventola di raffreddamento ad alta velocità 1804, dissipa efficacemente il calore anche durante l'uscita di potenza elevata, garantendo prestazioni di collegamento stabili. I piloti possono volare con sicurezza e godere di prestazioni affidabili, grazie a questa soluzione di raffreddamento doppiamente controllata.
Soluzione altamente personalizzabile
Zaino, sviluppato dal team ExpressLRS,è un modulo opzionale progettato per i trasmettitori radio. Offre maggiore flessibilità e scalabilità, consentendo ai piloti di collegare dispositivi esterni come gli occhiali, il modulo Nano TX V2 offre una soluzione altamente personalizzabile ed espandibile per i vari scenari applicativi e le esigenze funzionali dei piloti. Ci sono due pulsanti riservati ai piloti per personalizzare le loro funzioni, consentendo ai piloti di impostare i pulsanti in base alle abitudini di utilizzo personali.
Combinazione con la maggior parte delle radio TX
Il modulo Nano TX V2 può essere configurato tramite script LUA. EdgeTX V2.8.0 e il trasmettitore radio OpenTX che supporta CRSF possono essere utilizzati facilmente. È disponibile per i popolari Nano port TX come BETAFPV LiteRadio 3 Pro, Radiomaster Zorro/Pocket, Jumper T Pro V2/T20, TBS Tango 2, ecc., e Radiomaster TX16, Boxer e Jumper T16/T20, Frsky QX7, X9 se utilizzati con un Adattatore modulo Micro-Nano.
Nota: il trasmettitore radio LiteRadio 3 Pro non può supportare 500 mW a causa di problemi di alimentazione.
Serie ELRS
La serie ExpressLRS amplia la sua gamma con l'aggiunta del modulo Nano TX V2. Per ottenere una qualità di collegamento eccezionale. BETAFPV porta l'esperienza di volo a nuovi livelli introducendo collegamenti ELRS che offrono capacità a lungo raggio, bassa latenza e alte frequenze di aggiornamento in un sistema di controllo radio.
Configurazione di base
Nel sistema EdgeTX, seleziona "MODEL SEL" e accedi all'interfaccia "SETUP". In questa interfaccia, disattiva Internal RF (imposta su "OFF"), attiva External RF e imposta la modalità di uscita su CRSF. Collega correttamente il modulo e il modulo funzionerà correttamente. Le impostazioni sono mostrate di seguito.
Lua è un linguaggio di scripting leggero e compatto. Può essere utilizzato tramite l'inserimento in trasmettitori radio e la facile lettura e modifica del set di parametri dei moduli. Le istruzioni per l'utilizzo di Lua sono riportate di seguito.
- Scarica elrsV3.lua dal sito ufficiale BETAFPV o dal configuratore ExpressLRS
- Salvare i file elrsV3.lua sulla scheda SD del trasmettitore radio nella cartella Script/Strumenti
- Premere il pulsante "SYS" o il pulsante "Menu" sul sistema EdgeTX per accedere all'interfaccia "Strumenti" dove è possibile scegliere "ExpressLRS" ed eseguirlo
- Le immagini sottostanti mostrano lo script Lua se eseguito correttamente
Pulsanti personalizzati
Ci sono due pulsanti riservati agli utenti per personalizzare le sue funzioni. I passaggi operativi sono mostrati di seguito.
- Entrare in modalità WiFi abilitando il modulo o accendendolo per 60 secondi
- Una volta che l'indicatore di stato RGB lampeggia lentamente in verde, il WiFi del ricevitore verrà attivato (nome WiFi: ExpressLRS TX, password: expresslrs
- Collega il tuo telefono o computer al WiFi e accedi al browser all'indirizzo http://10.0.0.1. Sarai in grado di trovare la pagina delle impostazioni dei pulsanti personalizzati
- Nella colonna "Azione", seleziona la funzione personalizzata desiderata; Nelle colonne "Premi" e "Conteggio", seleziona il tipo di pressione del pulsante e il numero di pressioni o la durata della pressione
- Fare clic su "Salva" per completare la configurazione
| Non utilizzato | Invia impostazioni VTX |
| Aumentare la potenza in uscita | Abilita WiFi |
| Accedi al menu del canale VTX | Entra in modalità di rilegatura |
| Accedi al menu Frequenza VTX |
Di seguito sono illustrate le funzioni predefinite del modulo.
| Pulsante | Azione | Premere | Contare |
|
Button1 (pulsante sinistro) |
Entra in modalità di rilegatura | Pressione breve | 3 volte |
| Aumentare la potenza | Pressione lunga | Per 0,5 secondi | |
|
Button2 (pulsante destro) |
Vai a VTX Menu Canale |
Pressione breve | 2 volte |
| Invia impostazioni VTX | Pressione lunga | Per 0,5 secondi |
Nota: questo trasmettitore hardware non supporta le luci RGB dei pulsanti.
Alimentazione esterna e di collegamento
Il firmware predefinito del modulo Nano TX V2 è ExpressLRS versione 3.3.0. Non è preimpostata alcuna frase di associazione. Quindi il binding con i trasmettitori deve garantire che il ricevitore utilizzi la versione V3.0.0 sopra senza frase di associazione.
- Mettere il ricevitore in modalità di associazione e attendere la connessione.
- Premere rapidamente il pulsante 1 (pulsante sinistro) tre volte per accedere alla modalità di associazione (impostazione predefinita di fabbrica), oppure è possibile accedere alla modalità di associazione cliccando su "Associa" nello script Lua. Se l'indicatore è diventato fisso, significa che il dispositivo è stato associato correttamente.
Nota: se il modulo trasmettitore è stato riprogrammato con una frase di binding, l'utilizzo del metodo di binding di cui sopra non verrà associato ad altri dispositivi. Impostare la stessa frase di binding per il ricevitore per eseguire il binding automatico.
Il consumo di energia del modulo Nano TX V2 quando si utilizza una potenza di trasmissione di 500 mW o superiore è relativamente elevato, il che ridurrà il tempo di utilizzo del telecomando. Gli utenti possono fornire energia al modulo utilizzando un cavo adattatore XT30-USB per connettersi a una batteria esterna. Il metodo di utilizzo è mostrato nella figura seguente.
- Il consumo di energia del trasmettitore non è correlato solo alla potenza di trasmissione ma anche al rapporto di telemetria. Quando si utilizza un'alta potenza di 500 mW e oltre, il rapporto di ritorno può essere impostato più alto per ridurre il consumo di energia e prolungare il tempo di utilizzo.
- Ad esempio, in modalità Gemini, il consumo energetico impostando il rapporto di ritorno su 1:128 è di 1000 mA, mentre il consumo energetico impostando il rapporto di ritorno su 1:2 è solo la metà di 1:128.
Nota: quando la tensione della batteria del telecomando o della batteria esterna è inferiore a 7 V (2S) o 10,5 V (3S), non utilizzare 500 mW e 1 W, altrimenti il modulo verrà riavviato a causa di un'alimentazione insufficiente, con conseguente disconnessione e perdita di controllo.
Domande frequenti
- Il modulo TX non è ben collegato al telecomando, è necessario verificare se il pin Nano del telecomando e la presa del modulo TX sono in buon contatto
- La versione dello script ELRS LUA è troppo bassa e deve essere aggiornata a elrsV3.lua
- Se la velocità in baud del telecomando è troppo bassa, impostarla su 400K o superiore (se non è possibile impostare la velocità in baud del telecomando, è necessario aggiornare il firmware del telecomando, ad esempio, EdgeTX deve essere V2.8.0 o superiore)
- Nome target: BETAFPV Nano V2 2.4GHz/ 915MHz/868MHz TX
- Motivo: il problema è causato dal fatto che la velocità in baud del telecomando è troppo bassa perché la velocità dei pacchetti F1000 necessita di un supporto di velocità in baud superiore a 400K per funzionare.
- Soluzione: per prima cosa devi aggiornare l'impostazione della velocità in baud (superiore a 400K va bene) nel menu Impostazione modello o nel menu Sistema->Hardware, quindi riavviare il telecomando per assicurarti che l'impostazione della velocità in baud sia stata applicata.
- Motivo: questo problema è causato da problemi di sincronizzazione con il sistema di controllo remoto EdgeTX
- Soluzione: aggiornare la versione EdgeTX del telecomando alla versione 2.8.0 o superiore
- Scarica il manuale di istruzioni per il modulo Nano TX V2
- Scarica il firmware per il modulo Nano TX V2
- Scarica il firmware Backpack per il modulo Nano TX V2
- Fai clic per saperne di più sugli script Lua ELRS
Il pacchetto include
- 1x Modulo Nano TX V2
- 1x Antenna T-LED
- 1x Cavo dati da USB a tipo C
- 1x Cavo di alimentazione da tipo C maschio a XT30U maschio
- 1x Manuale di istruzioni
- 1x Carta dei servizi
