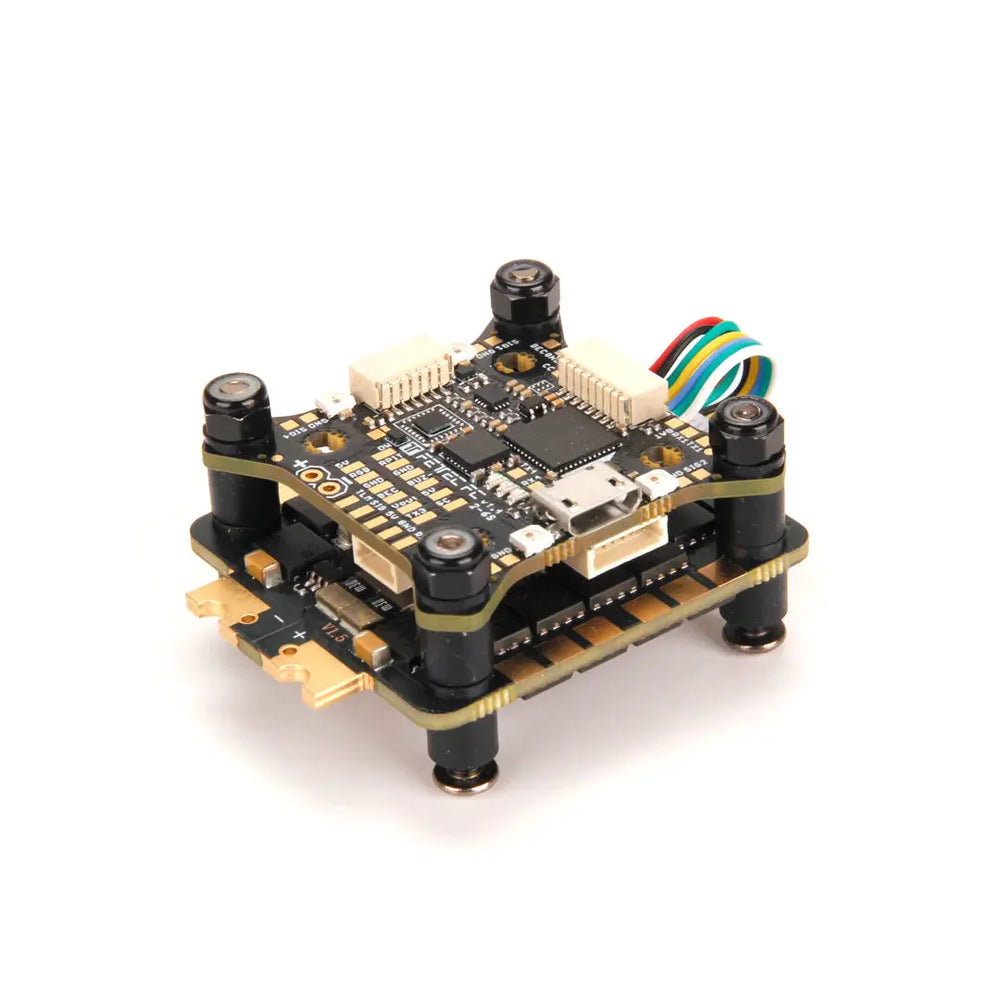

Holybro FETTEC FC-G4 Stacks
Holybro FETTEC FC-G4 Stacks Aggiornato: Nuovo metodo di raccomandazione Rev1.7: https://gui.fettec.net/FC/index.html Caratteristiche Holybro FETtec FC G4 è dotato dell'ultimo MCU STM32 G4 con acceleratore matematico per le massime prestazioni in volo, OSD...
Paga online con PayPal, carta di credito, debito e prepagate in modo sicuro, anche alla consegna!
Holybro FETTEC FC-G4 Stacks
Aggiornato:
Nuovo
metodo di raccomandazione Rev1.7: https://gui.fettec.net/FC/index.html
Caratteristiche
Holybro FETtec FC G4 è dotato dell'ultimo MCU STM32 G4 con acceleratore matematico per le massime prestazioni in volo, OSD integrato per la regolazione del volo KISS, 2 BEC dedicati per alimentazione commutabile a 5 V e 16 V, uscite DSHOT2400 per il supporto di un massimo di 8 motori e doppi fori di montaggio 20x20 e 30x30.
Attualmente, Holybro Fettec FC G4 non supporta la configurazione ESC BLHeli_32 tramite FC Passthrough e la telemetria/lettura corrente BLHeli_32 ESC. È necessario un controller di volo Betaflight per configurare l'impostazione ESC BLHeli32.
Specifiche FC
-
Ultimo processore STM32G4
- 180 Mhz + acceleratore matematico
- Giroscopio IIM-42652 SPI
-
Tensione di alimentazione 6-27 V (2S-6S Lipo)
-
2x BEC onboard dedicati (2A ciascuno)
- 5 V BEC per RX
- BEC 5 V/16 V per VTX (Pit commutabile e reale*)
- Protezione I/O migliorata
- Tutti gli IO del microcontrollore, ad esempio nei connettori o nelle piastre di saldatura, sono protetti da picchi di tensione o corrente
-
2x connettori a 8 pin per connessione ESC senza saldature
- Connettore 1: segnale ESC 1-4, telemetria, VCC, GND
- Connettore 2: segnale ESC 5-8 (a seconda del tipo UAV 1-4), telemetria, VCC, GND
-
1x connettore a 8 pin per VTX senza saldatura, connessione cam e OSD o sistemi digitali
-
fossa reale* VCC, GND, ingresso video, uscita video, BEC 5 V/16 V, VCS/TX3, RX3
-
-
2 connettori a 6 pin per seriali
- RX1, TX1, 3,3 V, VCC, 5 V, GND
- RX3, VCS/TX3, LED RGB, VCC, 5 V, GND
-
1x connettore a 4 pin per ricevitore
-
Segnale, TLM, 5 V, GND
-
-
5 seriali UART
- UART 1 gratuito
- UART 2 utilizzato per il ricevitore
- UART 3 gratuito
- UART4 gratuito
- UART 5 utilizzato per ESC/TLM/Onewire
-
4 cuscinetti di saldatura ESC (segnale/GND) in ogni angolo
-
Tamponi cicalino
-
4 piccoli LED RGB (colore selezionabile)
-
Protocolli ESC supportati
-
PWM, Oneshot125, Oneshot42, Dshot150/300/600/1200/2400, FETtec Onewire
-
- Firmware FETtec Alpha FC (firmware KISS FC flashabile)
-
Tipo di connettore: JST-SH-1mm
*Real Pit-Mode: un pin di alimentazione commutabile da remoto
MAPPA PIN FC
ESC Tekko32 F4 4in1 50A
Caratteristiche ESC
-
Nuovo e più veloce MCU F4 a 150 Mhz (rispetto a F3 a 108 Mhz e F0 a 48 Mhz)
-
Uscita PWM fino a 96K (predefinito 48K)
-
Circuito di azionamento e controllo separato, amplia la capacità di corrente del circuito di azionamento riducendo al contempo le interferenze elettriche sul circuito di controllo.
Specifiche ESC
-
Corrente continua: 50A x4
-
Corrente di scoppio: 60 A x4
-
Supporta batteria 4-6S
-
Supporta DShot 150/300/600/1200 e MultiShot/OneShot/Proshot/PWM ecc.
-
Telemetria ESC supportata
-
Sensore di corrente analogico integrato
-
Nessun BEC in uscita
-
Firmware BLHeli_32
-
Condensatore da 1000uf 35v incluso (altamente raccomandato per la configurazione 6s)
-
Dimensioni: 45x37x6 mm / Peso: 13,8 g
-
Fori di montaggio: M4 30,5×30,5 mm (occhielli M3 inclusi)
MAPPA PIN ESC
La confezione include
- 1x FETTEC FC G4 STACK
- 1x condensatore elettrolitico: 1000uF 35v
- 1x cavo JST SH1.0 da 8 pin a 8 pin da 25 mm
- 1x cavo JST SH1.0 da 8 pin a 8 pin da 65 mm
- 1 cavo JST SH1.0 a 8 pin da 100 mm
- 1x cavo JST SH1.0 a 6 pin da 100 mm
Manuale
Manuale Holybro FETtec FC G4
Tekko32 F4 4in1 ESC(50A)SPEC
