Nota: il chip di GOKU GM10 V3 GPS è M1005. Solo il firmware della versione BF4.3x può utilizzare il protocollo Ublox. Il firmware BF4.2x e versioni precedenti possono utilizzare solo il protocollo NMEA Ma non vi è alcuna differenza nelle prestazioni tra i due protocolli
BETAFLIGHT:
Usa firmware sopra 4.3.0
INAV:
Usa l'ultimo configuratore 6.0.0, l'ultimo firmware sopra 5.0.0
Caratteristiche
- Marchio: FLYWOO

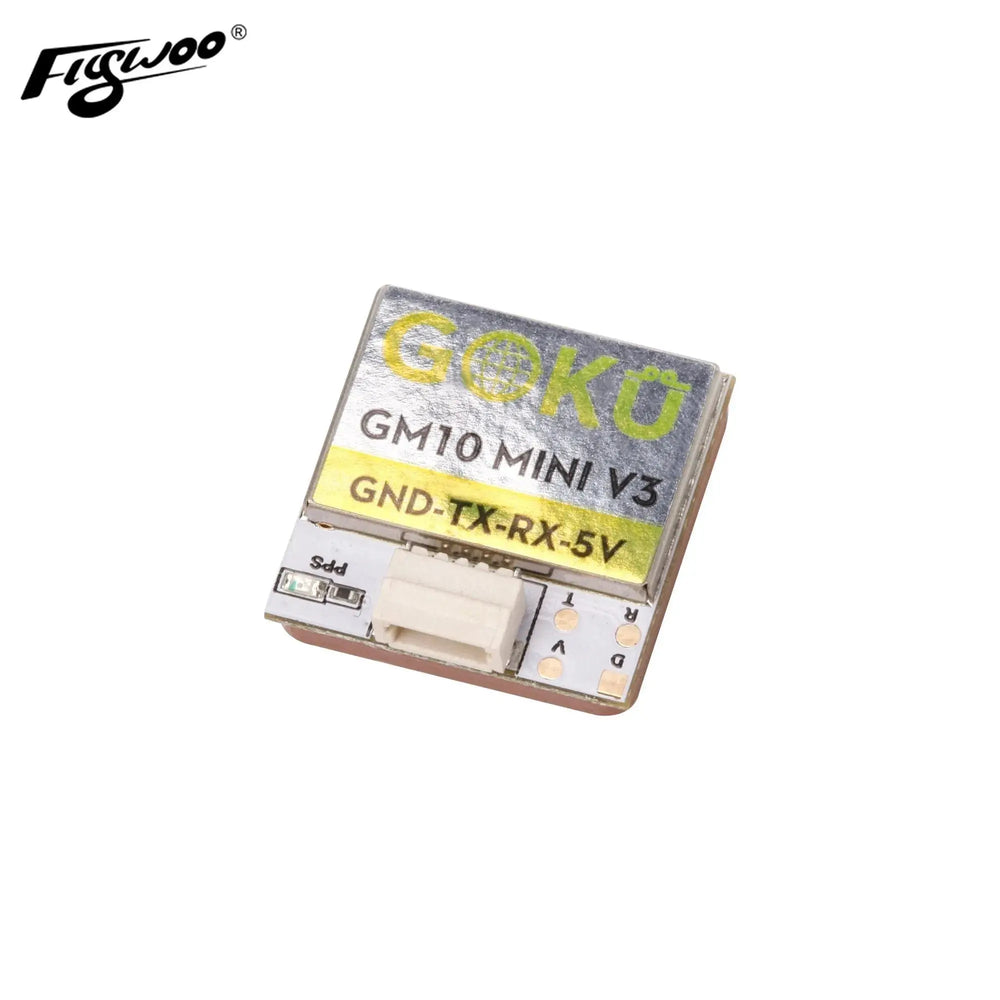

- Modello: GM10 MINI V3 GPS
- Dimensioni: 18 mm * 18 mm * 4,8 mm
- Peso: 4,7 g
- Connettore: distanza di 1,00 mm tra la sede della toppa a 4 pin
modulo GPS, tre moduli
Distanza di 1,0 mm tra la sede della toppa a 4 pin
Specifiche tecniche
- Caratteristiche elettriche
- Chipset : M10050 (chip di decima generazione)
- Formato di ricezione : GPS,GLONASS,Galileo,BeiDou,QZSS e SBAS
- Protocollo predefinito : GPS,Galileo,BeiDou
- Frequenza : GPS L1,GLONASS L1,BeiDou B1,SBAS L1,Galileo E1
- Canali : 72 Ricerca Tracciamento della sensibilità del canale: -162dBm
- Riacquisizione: -160dBm
Dati e velocità di aggiornamento
- Frequenza di supporto: da 4800 bps a 921600 bps, 115200 bps predefinita
- Livello dati: TTL o RS-232
- livello TTL predefinito
- Protocollo dati: BF4.3.X (UBLOX)/BF4.2.X (NMEA)
- Frequenza di uscita: 1 Hz-10 Hz ,10 Hz predefinita
Limiti operativi
- Altitudine: 50.000 m
- Velocità massima: 500 m/s
- Accelerazione massima: meno di 4 g
Consumo energetico
- VCC: CC Tensione: 5 V
- Temperatura di esercizio: -40 °C ~ +85 °C
- Temperatura di immagazzinamento: -40 °C ~ +105 °C
Indicatore
LED PPS: giallo. LED PPS non luminoso quando il GPS non è fisso, lampeggiante quando fisso
I pin del modulo: GND TX RX 5V
il pacchetto Include
- 1x GM10 MINI V3 GPS
- 1x cavo da 100 mm
- 1x lamina di rame
