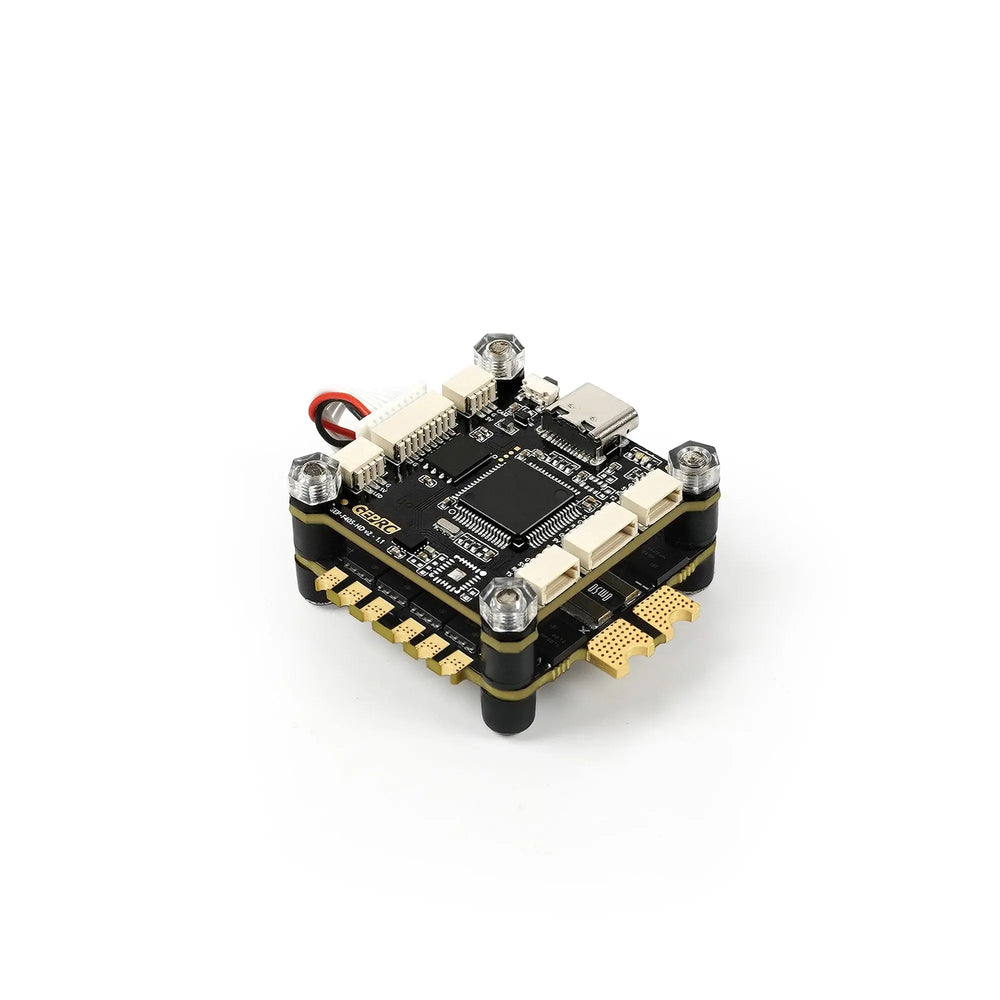

GEPRC TAKER F405 BLS 50A STACK è un sistema stack plug-and-play appositamente progettato per l'unità aerea DJI. Utilizza il chip STM32F405, il giroscopio ICM42688-P, la scatola nera 16M integrata e l'ESC GEP-BLS50A-4IN1 per avere un'esperienza di sensazione della mano più delicata.
Il GEPRC TAKER F405 BLS 50A STACK può essere collegato direttamente all'unità DJI Air, risparmiando il problema della saldatura. Aggiorna il connettore USB di tipo C, che migliora notevolmente la durata della presa e riduce il rischio di scarso contatto. Doppio BEC indipendente da 9 V 2,5 A + 5 V 3 A, alimentazione più stabile per dispositivi esterni.
Caratteristiche
- Utilizza il chip STM32F405 tradizionale
- Dotato dell'ultimo giroscopio 42688-P
- Spazio di archiviazione in scatola nera da 16 milioni
- Filtro LC integrato
- Aggiorna l'interfaccia USB di tipo C
- Collegato direttamente all'unità aerea DJI
- Con l'ESC GEP-BLS50A-4IN1, la sensazione di volo è setosa
- Metodo di installazione semplice e ragionevole, l'ammortizzatore può far funzionare il giroscopio in modo molto stabile
- BEC doppio indipendente da 9 V 2,5 A + 5 V 3 A
Specifiche tecniche
Controllore di volo GEP-F405-HD v2
- MCU: STM32F405
- IMU: ICM42688-P(SPI)
- Connessione all'unità aerea: collegamento diretto all'unità aerea DJI
- Scatola nera: 16 milioni a bordo
- Connettore USB: tipo C
- OSD: OSD BetaFlight con chip AT7456E
- BEC: doppio BEC da 5 V, 9 V
- Destinazione firmware: GEPRCF405
- Dimensioni: 36,8×36,8 mm, foro 30,5×30,5 mm, il foro φ4 mm diventa φ3 mm dopo aver utilizzato un cerchio ammortizzante in silicone.
- Voltaggio in ingresso: LiPo 3-6S
- UART: 6
- Filtro di potenza: filtro LC integrato
- Peso: 7,7 g
GEP-BLS50A-4IN1 ESC
- Tensione in ingresso: Lipo 3-6S
- Galvanometro: supporto
- Corrente continua: 50A
- Corrente di scoppio: 55 A (5 s)
- Protocollo di supporto: modalità Oneshot125/Oneshot42/Mulishot/Dshot 150/300/600
- Dimensioni: 42,9×39,7 mm, foro 30,5×30,5 mm, il foro φ4 mm diventa φ3 mm dopo aver utilizzato il cerchio ammortizzante in silicone.
- Peso: 13,7 g
- Obiettivo: G_H_30
Il pacchetto Include
- 1 x controller di volo
- 1 x ESC
- 1 x condensatore
- 1 x cavo adattatore per unità aerea DJI
- 1 x cavo adattatore per controller di volo
- 1 x cavo di alimentazione XT60
- 4 x viti M3 * 30
- 4 x viti M3 * 24
- 8 x dadi in nylon
- 8 x anelli di tenuta in silicone
- 2 x cavo in silicone sh1.0 4pin
- 1 x cavo di collegamento della fotocamera
Schema elettrico e manuale:
Schema Elettrico
