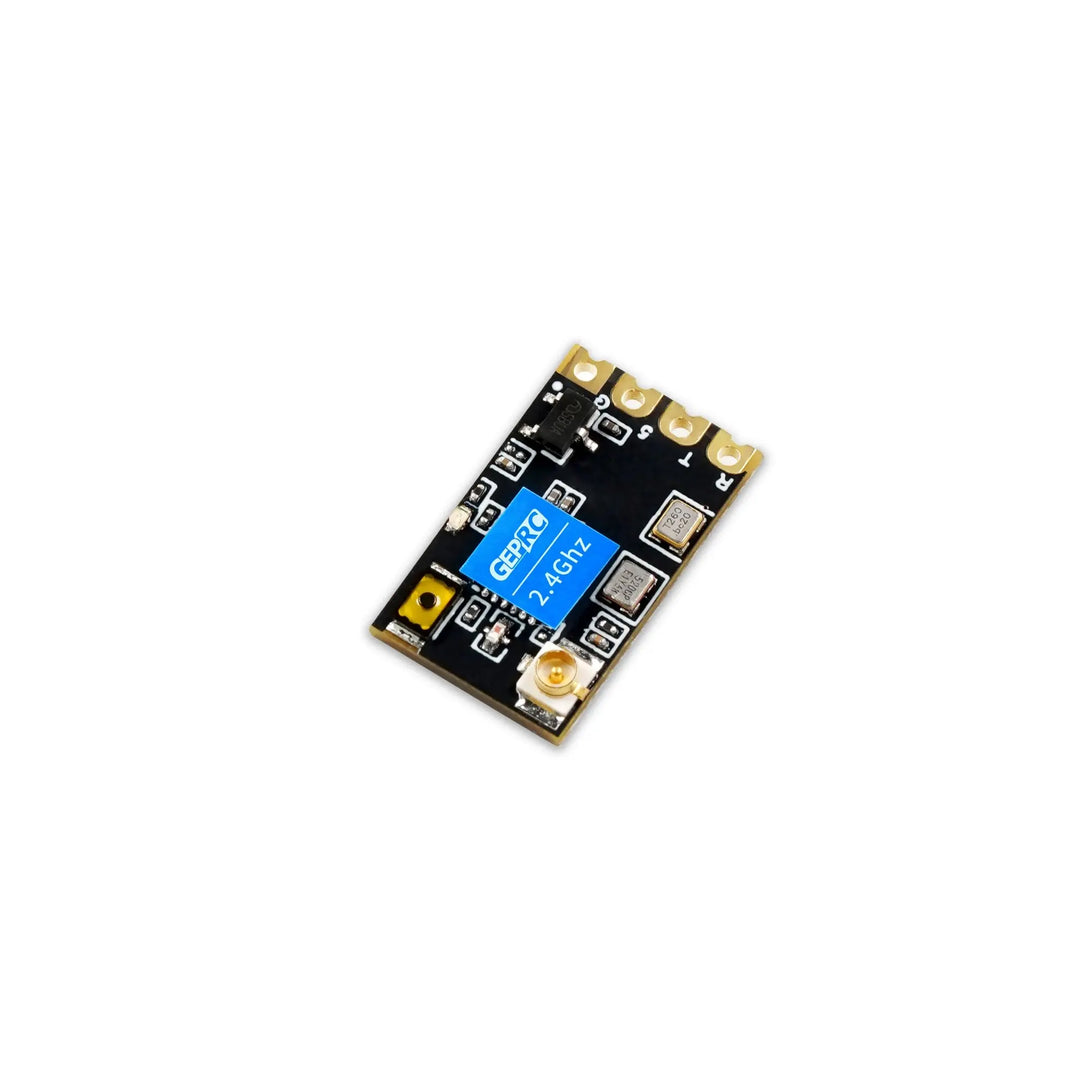

Il ricevitore GEPRC ELRS Nano è un sistema di controllo remoto di nuova generazione sviluppato sulla base del progetto open source ExpressLRS. ExpressLRS stabilisce nuovi standard per la connessione a lungo raggio, bassa latenza e frequenza di aggiornamento massima di 500 Hz.
I ricevitori GEPRC ELRS Nano sono disponibili nelle versioni 915/868 MHz e 2,4 GHz con frequenza di aggiornamento massima di 500 Hz e possono essere utilizzati con i prodotti della serie GEPRC ELRS o altri dispositivi compatibili con ELRS.
Specifiche tecniche
Dimensioni: 16,8 mm x 10 mm
Peso: 0,6 g (solo ricevitore)
Banda di frequenza: 915 MHz FCC/868 MHz EU/2,4 GHz ISM
Voltaggio in ingresso: 5 V
Connettore dell'antenna: ipex1
Caratteristiche
1. Piccole dimensioni
2. Peso 0,6 g
3. Firmware di aggiornamento Wi-Fi
4. Progetto open source ELRS, controllo remoto
5.L'operazione è semplice
Diagramma del nano ricevitore ELRS
Indicazione dello stato del LED
Schema di collegamento del ricevitore ELRS Nano e FC:
Apri Betaflight Configurator, vai alla scheda " Porte " e abilita l'UART corrispondente come Rx seriale (ad esempio UART2 come mostrato di seguito). Salva e riavvia.
Nella scheda “ Configurazione ”, fare clic su “ Ricevitore seriale ” nel pannello “ Ricevitore ” e selezionare “ CRSF ”
Legame
1. Il ricevitore viene acceso e spento per tre volte consecutive (entro un intervallo di 1 secondo);
2. Il LED del ricevitore lampeggia due volte, indicando che il ricevitore è entrato in modalità di collegamento;
3. Fare in modo che il modulo RF Tx o il trasmettitore radio entrino nello stato di collegamento. Una volta che lo stato del LED passa a luce fissa, l'associazione ha avuto esito positivo.
Il pacchetto include
- 1x ricevitore
- 1x antenna T
- 2x tubi termorestringenti
- 4x cavi in silicone (nero, rosso, giallo, verde)
- 1x perno (4 pin)
- 1x manuale di istruzioni
FAQ
D : Perché GEPRC ELRS rx è sempre acceso e non può funzionare quando è acceso?
R : Recentemente, molti utenti hanno segnalato che alcune porte Uart 2 del controllo di volo F4 sono cablate in base al ricevitore crsf nel manuale e il ricevitore ELRS è sempre acceso e non può funzionare.
Dopo la richiesta e il test dei dati, si determina che per il ricevitore con chip ESP, se l'interfaccia TX è posizionata in modalità Vil bassa,
Questo non è un bug nel firmware.
Questo problema è ben noto poiché alcuni FC causano un abbassamento della linea TX del ricevitore all'accensione, costringendo l'ESP in modalità bootloader, da qui il LED fisso.
Non si tratta di un guasto del controllo di volo o del ricevitore, ma il progetto ELRS non è stato popolare durante lo sviluppo di questa parte dei modelli di controllo di volo e questo problema non è stato ottimizzato. I chip del ricevitore ELRS e della pecora nera sono diversi, quindi lo stesso ricevitore pecora nera con connessione crsf può essere utilizzato normalmente. Il successivo lancio del controllo di volo risolverà questo problema.
Ci sono un paio di potenziali correzioni/soluzioni alternative.
Inoltre, se è necessario che questa parte del controllo di volo utilizzi il ricevitore ELRS, provare i seguenti metodi:
1. Accendere ripetutamente per più volte (bassa efficienza)
2. Rimuovere alcuni componenti dal controllo di volo (rischio elevato)
3. Aggiungi un resistore pull-up alla porta 2 (risposta dello sviluppatore)
Puoi provare ad aggiungere un resistore pull-up di piccolo valore (300ohm-1kohm) (a 3,3 V) alla linea TX del ricevitore.
4. Cambia la versione del firmware del controllo di volo (questo problema si verifica in alcuni firmware della versione 4.2)
5. Il ricevitore ELRS è collegato alla porta 1, che può essere utilizzata normalmente (risoluzione dei problemi perfetta)
Maggiori dettagli si prega di controllare il link qui sotto:
https://github.com/ExpressLRS/ExpressLRS/issues/655
D : Perché il mio telecomando non può essere collegato al ricevitore GEPRC ELRS 2.4G?
R: Il firmware predefinito del nostro ricevitore è 2.0, se il tuo telecomando è 3.0, non può essere associato. Se il tuo telecomando ha un firmware superiore alla 3.0, utilizza questo firmware GEPRC ELRS Nano 2.4G 3.0.zip
