BETA FPV F405 4S 20A V5 BLHeli_S (ICM42688) AIO
BETA FPV F405 4S 20A V5 BLHeli_S (ICM42688) Basato sul controller di volo brushless F405 2-4S 20A V4, il controller di volo brushless F405 4S 20A Toothpick V5 applica un nuovo...
Paga online con PayPal, carta di credito, debito e prepagate in modo sicuro, anche alla consegna!
BETA FPV F405 4S 20A V5 BLHeli_S (ICM42688)

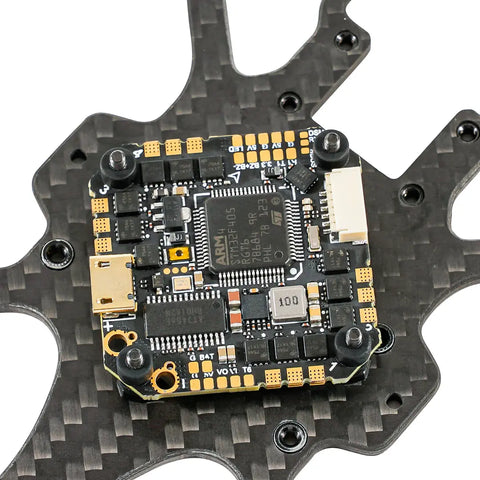

Basato sul controller di volo brushless F405 2-4S 20A V4, il controller di volo brushless F405 4S 20A Toothpick V5 applica un nuovo giroscopio ICM42688 e un chip ESC fornito con il firmware BLUEJAY ESC in modo che supporti D-shot bidirezionale. Oltre alle porte plug&play per il ricevitore e HD Digitial VTX come la scheda V4, la scheda V5 è realizzata con un layout razionale per facilitare la saldatura e impedire che la saldatura salti su un altro pad e cortocircuiti i componenti.
Caratteristiche
- Non solo la scheda del controller di volo è realizzata con un layout razionale, ma è anche progettata con piazzole di saldatura più grandi. È molto semplice per i piloti saldare l'elettronica esterna.
- Il controllore di volo è in grado di gestire una corrente continua di 20 A e di raggiungere una corrente di picco di 25 A grazie ai MOSFET di alta qualità.
- La saldatura diretta dei cavi del motore al pad consente una resistenza inferiore per una maggiore corrente sui motori. Inoltre, i cuscinetti di saldatura sono rinforzati con rame spesso e processo di placcatura dei bordi, garantendo un valore solido e un uso durevole.
- Riservando il layout delle porte UART, UART3 per RX, UART4 per VTX digitale HD, UART6 per VTX analogico e UART1 per uso di riserva, è più conveniente per i piloti saldare.
- Fornita con uno schema di montaggio whoop da 25,5 * 25,5 mm, questa scheda può essere aggiunta sia al drone stuzzicadenti che al telaio cinematografico del quadricottero whoop come Pavo25 E X-cavaliere 35.
Specifiche tecniche
FC
- Processore: STM32F405RGT6
- Sei assi: ICM42688 (connessione SPI)
- Dimensioni di montaggio: 25,5 * 25,5 mm (disponibile ammortizzatore in gomma antivibrante M2)
- Firmware FC: betaflight_4.3.1_BETAFPVF405
- OSD: OSD Betaflight integrato (chip OSD: AT7456E)
- Ricevitore: ricevitore SBUS/CRSF/DSMX
- BEC: 5 V 3 A
- Sensore di corrente integrato
- Peso: 8,35 g
ESC
- Chip ESC: SILABS EFM8BB21F16G-C
- Supporta D-shot150, D-shot300, D-shot600, Oneshot125, Multishot, PWM
- Voltaggio in ingresso: 2S-4S Lipo
- Corrente continua: 20A
- Corrente di picco: 25A
- Firmware: G_H_20_48_v0.16.HEX (BLUEJAY predefinito), BLHeli_S (opzionale)
Nota: F405 4S 20A FC V5 è disponibile per eseguire il flashing sia del firmware BLHeli_S che BLUEJAY ESC e viene fornito con il firmware BLUEJAY predefinito. La differenza principale è che il firmware BLUEJAY supporta il D-shot bidirezionale, mentre BLHeli_S non lo supporta.
Confronto con F405 2-4S 20A V4 FC
Abbiamo aggiornato il F4052-4S 20AV4 scheda V5 adottando il giroscopio ICM42688 invece di MPU6000 e aggiungendo alcune nuove funzionalità. Il giroscopio ICM42688 funziona perfettamente nella maggior parte dei casi. Ad eccezione del giroscopio, la scheda V5 è dotata di un firmware ESC completamente nuovo che supporta il D-shot bidirezionale. Il modo di collegare i motori è cambiato ed è saldabile solo sulla scheda V5. Inoltre, la scheda V5 FC è dotata di materiali di alta qualità per stabilità e durata. Le immagini sottostanti mostrano la differenza tra i due controllori di volo.
Nota: il controller di volo V4 F405 2-4S 20A con giroscopio BMI270 sarà disponibile per l'acquisto per un periodo di tempo.
Schema per stuzzicadenti F405 20A AIO FC V5
La scheda integra 2 LED, incluso il LED Power (Rosso) e il LED FC (Blu).
| GUIDATO | Stato | Descrizione |
| LED di alimentazione (rosso) | Solido | Accensione |
| LED FC (blu) | Solido | Armato a motore |
Schema Elettrico e Collegamento di RX esterno/HD VTX digitale
F405 4S 20A FC V5 integra la porta Plug & Play per RX esterno e VTX digitale HD e nella confezione sarà presente un connettore a 4 pin per RX e un connettore a 6 pin per VTX digitale HD. Pertanto, consigliamo vivamente ai piloti di utilizzare la porta per risparmiare il lavoro di saldatura.
Firmware FC ed ESC
Il firmware predefinito include il file di dump della CLI. Ma se esegui il flashing del firmware dal sito ufficiale del configuratore Betaflight, esegui il flashing di un file dump CLI per F405 4S 20A FC V5. Offriamo il firmware predefinito e il file dump CLI da scaricare.
F405 4S 20A FC V5 è disponibile per eseguire il flashing sia del firmware BLHeli_S che BLUEJAY ESC e viene fornito con il firmware BLUEJAY predefinito. La differenza principale è che il firmware BLUEJAY supporta il D-shot bidirezionale, mentre BLHeli_S non lo supporta. Ecco i collegamenti per il download di due firmware.
Ecco i collegamenti per il download del firmware ESC. Configurare il firmware BLUEJAY tramite ESC - Configurator o il software Bluejay Configurator.
Offriamo firmware BLHeli_S ESC per i piloti. Configurare il firmware ESC BLHeli_S tramite il software BLheliSuite, BLHeli - Configurator o ESC - Configurator.
- Scarica il firmware dell'ESC BLHeli_S
- Scarica BLHeliSuite16714902a
- Scarica BLHeli - Configuratore
- Scarica l'ESC - Configuratore
Il pacchetto include
- 1 * F405 4S 20A Controller di volo senza spazzole con stuzzicadenti V5 BLHeli_S (ICM42688)
- 1 * Cavo a spirale (XT30)
- 1 connettore a 6 pin per VTX digitale
- 1 connettore a 4 pin per RX
- 4 viti M2x12
- 8 dadi M2
- 4 * Ammortizzatori in gomma antivibranti M2
