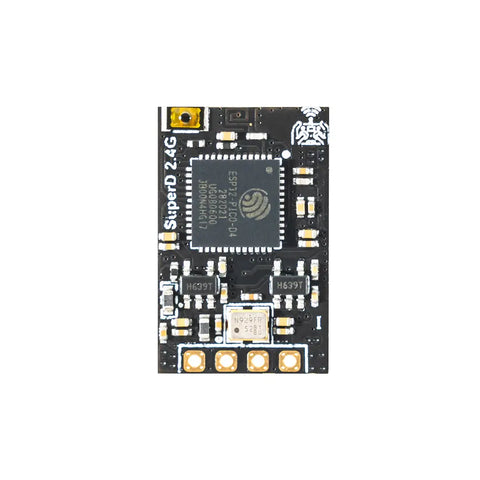

BETAFPV SuperD ELRS Diversity
BETAFPV SuperD ELRS BETAFPV SuperD ELRS è il primo ricevitore True Diversity che applica due antenne, due catene di ricevitori e la tecnologia TCXO (oscillatore a cristallo compensato in temperatura), ottenendo...
Paga online con PayPal, carta di credito, debito e prepagate in modo sicuro, anche alla consegna!
BETAFPV SuperD ELRS
BETAFPV SuperD ELRS è il primo ricevitore True Diversity che applica due antenne, due catene di ricevitori e la tecnologia TCXO (oscillatore a cristallo compensato in temperatura), ottenendo una velocità di frequenza super accurata e prestazioni eccellenti in ambienti con temperature estreme. Offre versioni a 2,4 GHz e 915 MHz / 868 MHz e soddisfa ampiamente i requisiti di affidabilità per il volo a lungo raggio, la fotografia aerea o i trucchi freestyle FPV.
Consiglia Chiavetta di recupero ExpressLRS per lampeggiare o ripristinare il ricevitore.
Elenco puntato
- Un vero ricevitore diversity con due catene di ricevitori RF complete (riferite a dual SX1280/SX1281 o dual SX1276), basato sull'ultimo ExprssLRS ufficiale. Viene fornito con il firmware ExpressLRS V3.0.0.
- Il peso ultraleggero è di soli 1,1 g senza l'antenna. La scheda del ricevitore presenta un layout ragionevole ed è perfettamente pulita. Molto facile da saldare.
- Due antenne Dipole T creeranno un segnale omnidirezionale per una buona trasmissione del segnale. Si consiglia di posizionare l'antenna separatamente e verticalmente il più distante possibile per ottenere un segnale migliore.
- Non solo viene utilizzato per i droni FPV ma anche per FPV ad ala fissa o altri velivoli FPV. Ha prestazioni superbe nel volo a lungo raggio.
- Il primo vero ricevitore diversity per le bande di frequenza 915 MHz/868 MHz, con due moduli di ricezione separati che lavorano insieme per migliorare la qualità della ricezione del segnale e l'affidabilità complessiva.
- Il sistema radio a 900 MHz mostra una maggiore capacità di diffrazione grazie alla sua frequenza inferiore, mentre i sistemi a 2,4 GHz tendono ad essere direzionali e suscettibili all'attenuazione causata da edifici, fogliame o umidità.
Specifiche
- Articolo: Ricevitore Diversity BETAFPV SuperD ELRS 2.4GHz/915 MHz/ 868 MHz
- MCU : ESP32 PICO D4, doppio SX1280 (SX1281) (2,4 GHz ) / doppio SX1276 (915 MHz /868 MHz )
- Potenza telemetrica: 20 dBm (2,4 GHz ) / 17 dBm (915 MHz / 868 MHz )
- Peso esclusa l'antenna: 1,1 g (2,4 GHz ) / 1,2 g (915 MHz / 868 MHz )
- Frequenza RF: 2,4 GHz (ISM) / 915 MHz FCC/ 868 MHz UE
- Connettore antenna: IPEX MHF 1/U.FL
- Tensione di ingresso: +5 V CC @ pad "+".
- Protocollo ricevitore: CRSF
- Dimensioni PCB: 22 mm x 14 mm
Primo ricevitore True Diversity con TCXO
Il ricevitore Diversity SuperD ELRS a 2,4 GHz è integrato in un TCXO (oscillatore a cristallo compensato in temperatura), condiviso da due chip RF per una sorgente di clock estremamente precisa. Il vero ricevitore diversity che include due chip RF e PA+LNA genererà una grande quantità di calore durante il funzionamento. Con il TCXO di alta qualità, può resistere a temperature estreme senza temere il caldo e il freddo, emettendo continuamente una frequenza precisa per il volo a lungo raggio. Clicca per saperne di più sul TCXO.
Ricevitori BETAFPV ExpressLRS
Il ricevitore Diversity SuperD ELRS a 2,4 GHz ha due catene di ricevitori RF con due antenne, garantendo voli più lunghi e più stabili per droni FPV e aeroplani RC. La scelta di un ricevitore adatto per pilotare quadricotteri o altri modelli RC è molto importante. I ricevitori BETAFPV ExpressLRS, inclusi ELRS Lite, Nano, Micro e il nuovissimo SuperD, soddisfano ampiamente i requisiti dei piloti per il volo FPV.
| SuperD RX | Micro RX | NanoRX | Lite RX | |
| Peso | 1,1 g (2,4 GHz ) , 1,2 g (915/868 MHz) | 3,5 g (solo RX) | 0,7 g (solo RX) | 0,47 g (torre), 0,53 g (piatto) |
| Antenna | Antenna IPEX MHF1+T | Antenna IPEX MHF1+T | Antenna IPEX MHF1+T | Antenna SMD in ceramica |
| MCU | ESP32-PICO-D4 | ESP8285 | ESP8285 | ESP8285 |
| Chip RF | Doppio SX128X + Doppio PA (2,4 GHz), Doppio SX1276 (915/868 MHz) | SX128X | SX128X + PA, SX1276 + PA | SX128X |
| Frequenza | 2,4 GHz ISM, 915 MHz (FCC), 868 MHz (UE) | ISM a 2,4 GHz | 2,4 GHz ISM, 915 MHz (FCC), 868 MHz (UE) | ISM a 2,4 GHz |
| Potere di telemetria | 100mW | 17mW | 100mW | 17mW |
| Protocollo di uscita seriale | CRSF | PWM o CRSF | CRSF | CRSF |
| Tipo di modello | Drone FPV, velivolo ad ala fissa | Aerei ad ala fissa, elicotteri, auto RC, barche RC | Drone FPV | Urlo Drone |
Diagramma
Di seguito è mostrato lo schema della versione del ricevitore SuperD a 2,4 GHz .
Di seguito è mostrata l'indicazione dello stato RGB del ricevitore SuperD.
| Colore RGB | Stato | Descrizione |
| Arcobaleno | Effetto dissolvenza | Accensione |
| Verde | Lampeggio lento | Modalità di aggiornamento Wi-Fi |
| Rosso | Lampo veloce | Nessun chip RF rilevato |
| Arancia | Doppio lampo | Modalità vincolante |
| Arancia | Triplo lampo | Configurazione di corrispondenza del modello connessa ma non corrispondente |
| Arancia | Lampeggio lento | In attesa di connessione |
| Solido | Connesso e il colore indica la velocità del pacchetto |
Il colore della luce RGB corrispondente alla velocità dei pacchetti è mostrato nella figura seguente.
2,4 GHz:
Nota: F1000 e F500 sono pacchetti rate in modalità FLRC, che forniscono una modulazione più veloce e una latenza inferiore, ma allo stesso tempo hanno una distanza di ricezione più breve rispetto alla normale modalità Lora. Questa modalità è ottima per i corridori.
D500 e D250 sono pacchetti rate in modalità DVDA (Deja Vu Diversity Aid). Questa modalità funziona alla velocità del pacchetto di dati F1000 della modalità FLRC, fornendo una migliore connessione di collegamento in caso di interferenze complesse inviando lo stesso pacchetto di dati più volte. D500 e D250 indicano che lo stesso pacchetto di dati viene inviato rispettivamente due e quattro volte.
915 MHz/868 MHz:
Nota: D50 è una modalità unica di ELRS Team900. Con la frequenza di aggiornamento di 200Hz della modalità Lora, lo stesso pacchetto di dati viene inviato ripetutamente quattro volte e la distanza di ricezione è equivalente a 200Hz.
100Hz Full è una modalità che realizza un'uscita a piena risoluzione a 16 canali alla frequenza di aggiornamento di 200Hz della modalità Lora e la distanza di ricezione è equivalente a 200Hz.
Configurazione e associazione
ExpressLRS utilizza il protocollo seriale Crossfire (protocollo AKA CRSF) per comunicare tra il ricevitore diversity SuperD e la scheda controller di volo. Prendi il controllore di volo usando il firmware Betaflight come esempio per introdurre il cablaggio e la configurazione delle porte.
La connessione tra il ricevitore diversity SuperD e il controllore di volo è mostrata nella figura seguente
Collega il controller di volo al configuratore Betaflight per la configurazione di base. Innanzitutto, nella pagina "Porta", abilitare la porta seriale del controllore di volo (prendere UART1 come esempio) come "Serial Rx".
Nella pagina di configurazione, impostare Receiver Mode su Serial (tramite UART) e Serial Receiver Provider su CRSF.
Il firmware predefinito del ricevitore diversity SuperD utilizza il protocollo ExpressLRS V3.0.0 e non ha una frase di binding preimpostata. Pertanto, la versione firmware del modulo trasmettitore deve essere ExpressLRS V3.0.0 o versioni successive. Sia il modulo ricevitore che quello trasmettitore non devono avere alcuna frase vincolante.
- Accendi e spegni il ricevitore 3 volte, ogni passaggio facendo una pausa di 2 secondi per accedere alla modalità di rilegatura;
- Quando l'indicatore inizia a lampeggiare velocemente in arancione due volte, la ricezione è in modalità binding;
- Immettere la modalità di binding del modulo radio o trasmettitore per eseguire il binding con il ricevitore; se l'indicatore è diventato fisso, indica che il dispositivo è stato associato correttamente.
Nota: dopo aver eseguito l'associazione una volta, il ricevitore ricorderà la frase e il dispositivo di associazione salvati automaticamente. L'ulteriore riavvio del dispositivo verrà eseguito automaticamente senza la necessità di un processo di rebinding.
Il firmware predefinito a 2,4 GHz è ELRS V3.0.0. Se desideri collegarti con un telecomando o un modulo trasmettitore , aggiornalo a V3.0.0 o superiore. Se desideri aggiornare il firmware ELRS ufficiale più recente per il ricevitore SuperD, aggiorna ELRS Configurator alla versione V1.5.2 o successiva. Seleziona il dispositivo di destinazione "BETAFPV SuperD 2.4GHz RX".
Il firmware predefinito a 915 MHz/868 MHz è ELRS V3.3.0. La versione ufficiale non è stata ancora rilasciata. Verrà aggiornato in modo sincrono con la versione ELRS V3.3. Quindi puoi fare clicl'ultimo configuratore ELRS Nightly operare. Selezionare il dispositivo di destinazione '' BETAFPV SuperD 900MHz RX''.
Nota: il firmware per 915 MHz/868 MHz è attualmente un firmware autocompilato.
FAQ
- BETAFPV SuperD ELRS 2.4 GHz Diversity Receiver Manuale dell'utente da scaricare.
- Scarica il firmware per il ricevitore Diversity SuperD ELRS 2,4 GHz/915 MHz/868 MHz.
- Come eseguire il flashing del firmware tramite Passthrough o WIFI per SuperD Receiver.
- Scarica il file STL per la stampa 3D dei supporti in TPU per SuperD ELRS 2,4 GHz Diversity RX.
Ulteriori informazioni su ExpressLRS
ExpressLRS è un collegamento RC open source per applicazioni RC. Tutti potrebbero trovare questo progetto su Github o partecipare alla discussione in Gruppo Facebook.
Il pacchetto include
- 1 ricevitore Diversity SuperD 2,4 GHz
- Antenna T 2 * 2,4 GHz
- 1 * intestazione a 4 pin
- 1 * Cablaggio a 4 pin
- 1 * Manuale di istruzioni
- 2 tubi termorestringenti
- 1 ricevitore Diversity SuperD 915 MHz/868 MHz
- Antenna T 2 * 915 M Hz / 868 MHz
- 1 * intestazione a 4 pin
- 1 * Cablaggio a 4 pin
- 1 * Manuale di istruzioni
- 2 tubi termorestringenti
