BETA FPV ELRS Lite Rx
BETA FPV ELRS Lite Rx Il ricevitore BETAFPV Lite si basa sul progetto ExpressLRS, un collegamento RC open source per applicazioni RC. ExpressLRS mira a ottenere le migliori prestazioni di collegamento possibili...
Paga online con PayPal, carta di credito, debito e prepagate in modo sicuro, anche alla consegna!
BETA FPV ELRS Lite Rx
Il ricevitore BETAFPV Lite si basa sul progetto ExpressLRS, un collegamento RC open source per applicazioni RC. ExpressLRS mira a ottenere le migliori prestazioni di collegamento possibili in termini di velocità, latenza e intervallo. Ciò rende ExpressLRS uno dei collegamenti RC più veloci disponibili pur offrendo prestazioni a lungo raggio.
Un sacco di articoli ExpressLRS sono ora disponibili!
Nano RX o Lite RX
Qual è la differenza principale traNano ricevitoree ricevitore Lite?
Il ricevitore Nano (versione 2.4G) è il primo e (finora) l'unico ricevitore con amplificatore di potenza (PA+LNA). Ha un'uscita di telemetria di 100 mW e una migliore sensibilità quando è a lungo raggio. Il ricevitore Lite non ha un PA/LNA, quindi la sua potenza di telemetria è quella del chip RF SX1280 con 17 mW.
Inoltre, il ricevitore Nano viene fornito con un normale esternoAntenna a dipolo T. Il ricevitore Lite ha un'antenna in ceramica SMD e in teoria non è così a lungo raggio.
Consiglio vivamente il ricevitore Nano se lo spazio è sufficiente. Su droni whoop da 65-85 mm con spazio limitato e che necessitano di peso leggero, il ricevitore Lite è una scelta migliore.
Antenna a torre o antenna piatta
Il nuovo ricevitore Lite con antenna piatta presenta una scheda ultrasottile da 3 mm e un peso leggero di 0,53 g, che richiede meno spazio di montaggio su droni con spazio limitato. Inoltre, un'antenna piatta solida senza parti irregolari può resistere agli urti, rendendo il ricevitore non così fragile.
Qualunque sia l'antenna a torre o l'antenna piatta, entrambe le versioni si comportano bene in termini di controllo, portata e stabilità, offrendo ai piloti una buona esperienza di volo. Sotto la tabella sono le informazioni di base per due antenne. È dimostrato che entrambe le antenne hanno quasi le stesse prestazioni in guadagno. Tuttavia, l'efficienza per l'antenna piatta è migliore dell'antenna a torre. Nonostante ciò, l'antenna a torre e l'antenna piatta possono raggiungere la portata di circa 600 m utilizzando TX con la stessa potenza e frequenza di uscita.
| Antenna a torre | Antenna piatta | |
| Peso | 0,47 g | 0,53 g |
| Misurare | 10mm*10mm*6mm | 11mm*10mm* 3mm |
| Guadagno | 3.3dB | 3,2dB |
| Efficienza radiofonica | >70% | >80% |
| Perdita di ritorno | <-7 | <-7 |
| Portata (TX 100 mW 150 Hz) | Circa 600 mt | Circa 600 mt |
Specifica

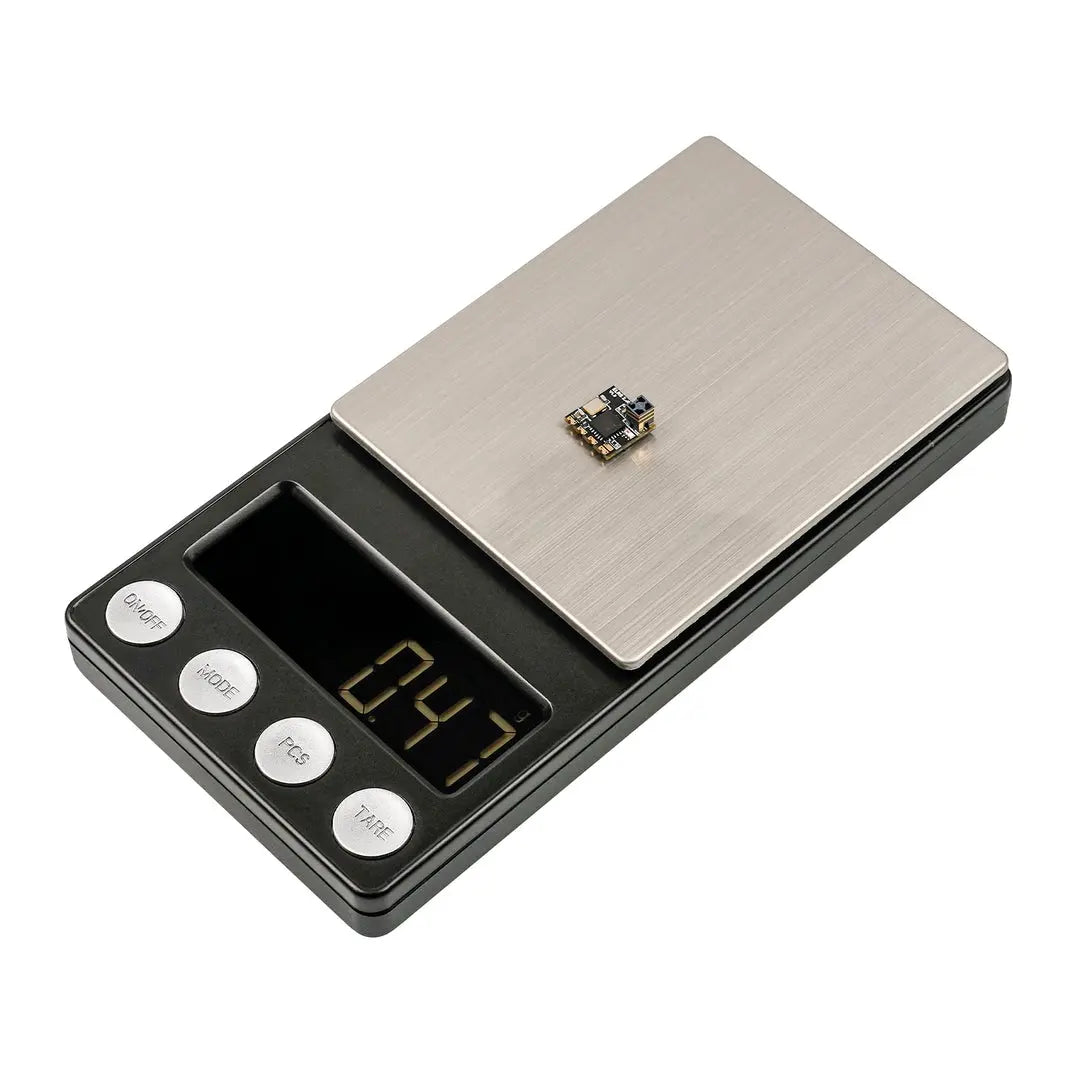

- Peso: 0,47 g (con antenna in ceramica SMD Tower), 0,53 g ( con antenna in ceramica SMD piatta )
- Dimensioni: 10 mm * 10 mm * 6 mm (torre), 11 mm * 10 mm * 3 mm (piatto)
- MCU: ESP8285
- Potenza telemetrica: 17 mW
- Bande di frequenza (versione Nano ricevitore 2.4G): 2.4GHz ISM
- Tensione di ingresso: 5V
- Antenna: antenna in ceramica SMD integrata
Diagramma
Ricevitore Lite con diagramma della versione 2.4G dell'antenna a torre come mostrato di seguito.
Ricevitore Lite con schema versione 2.4G antenna piatta come mostrato di seguito.
Nota: la versione del firmware del ricevitore Lite prodotto dalla nostra azienda è ELRS 1.0.0; Il team ELRS Innovative ha ufficialmente rilasciato la versione 1.2.0, che non è compatibile con la versione 1.0.0. Suggeriamo ai nostri clienti di aggiornare la versione ELRS di questo ricevitore alla 1.2.0, se necessario. Significativamente, il modulo TX e il ricevitore devono essere nella stessa versione ELRS, altrimenti la frequenza non può corrispondere correttamente.
Nota: eseguire l'aggiornamento tramite cavo se si esegue il flashing del firmware ELRS V1.1.0 sul ricevitore Lite. In caso contrario, il ricevitore Lite entrerà in un ciclo di avvio se aggiornato ELRSV1.1.0 tramite WIFI.
Ulteriori informazioni su ExpressLRS
ExpressLRS è un collegamento RC open source per applicazioni RC. Tutti potrebbero trovare questo progetto suGithub o partecipa alla discussione Gruppo Facebook.
ExpressLRS si basa suSemtech LoraHardware SX127x o SX1280 rispettivamente per RX e TX. mira a ottenere le migliori prestazioni di collegamento possibili in entrambe le velocità, la latenza e la gamma. A 900 MHz è supportata una velocità di pacchetto massima di 200 Hz. A 2,4 GHz è attualmente supportato un incredibile 500Hz con una build OpenTX personalizzata. Ciò rende ExpressLRS uno dei collegamenti RC più veloci disponibili pur offrendo prestazioni a lungo raggio.
Sempre più fornitori iniziano a supportare il protocollo radio ExpressLRS in diverse parti, come trasmettitore radio con ELRS in stock, drone con ricevitore ELRS integrato, modulo ELRS TX per alloggiamento JR o alloggiamento Nano. Il team BETAFPV prende parte a questo progetto e fornisce una serie di componenti ExpressLRS.
Configurazione e rilegatura
ExpressLRS utilizza il protocollo seriale Crossfire (protocollo AKA CRSF) per comunicare tra il ricevitore e la scheda del controller di volo. Quindi assicurati che la tua scheda di controllo di volo supporti il protocollo seriale CRSF. Successivamente, utilizziamo il controller di volo con firmware Betaflight per mostrare come impostare il protocollo CRSF.
Di seguito è mostrato il collegamento tra il ricevitore ELRS Lite e la scheda FC.
Abilitare l'UART corrispondente (ad es. UART3 di seguito) come Serial Rx nella scheda "Porte" di Betaflight Configurator.
Nella scheda "Configurazione", seleziona "Ricevitore seriale" nel pannello "Ricevitore" e seleziona "CRSF" come protocollo. La telemetria è facoltativa qui e ridurrà la velocità di aggiornamento dello stick a causa degli slot di trasmissione utilizzati per la telemetria.
Il ricevitore Lite viene fornito con il protocollo V1.1.0 ufficialmente major release e senza Binding Phrase inclusa. Il ricevitore Lite potrebbe entrare nello stato di rilegatura accendendo/spegnendo tre volte.
- Collega e scollega il ricevitore Lite tre volte;
- Assicurati che il LED stia eseguendo un doppio lampeggio veloce, che indica che il ricevitore è in modalità di collegamento;
- Assicurarsi che il modulo RF TX o il trasmettitore radio entrino in stato di collegamento, che invia un impulso di collegamento;
- Se il ricevitore ha una luce fissa, è vincolato.
Nota: Binding una volta e il ricevitore memorizzerà le informazioni di binding. Riaccendere e connettersi correttamente automaticamente.
Nota: se si aggiorna il firmware del ricevitore con la propria frase di rilegatura, assicurarsi che il modulo TX abbia la stessa frase di rilegatura. Il modulo RF TX e il ricevitore si collegheranno automaticamente in questa situazione.
Download del manuale utente del ricevitore BETAFPV ELRS Nano. (usare lo stesso manuale del Nano Receiver).
Il pacchetto Include
- 1 * Ricevitore BETAFPV ELRS Lite antenna a torre
- 2 * Tubo termoretraibile di ricambio
- 4 fili di collegamento in silicone da 30 awg (1 nero, 1 rosso, 1 bianco, 1 giallo)
